하시모토 나오유키 (橋本 直幸) ㈜橋本테크니컬공업
1. 서론
평면 연삭반의 생산성을 높이는 급수장치로서 ‘금형기술자회의 2018’에서 ‘이차원군’의 기본적인 부분을 발표했다. 이번에는 3타입의 설치 예와 막힘이 없는 필터에 대해 소개한다.
2. 필터에 따른 차이
이전에 페이퍼 필터와 여과포의 차이에 대해서 설명했는데, 페이퍼 필터와 비교한 여과포의 사각구멍 사이즈는 약 1/100(0.25→0.002mm)이다. 사각구멍의 사이즈가 작으면 수명이 짧아지며, 동일한 시스템으로 여과하면 필터 수명의 1/100 혹은 그 이하가 되어 채용하기에는 비현실적이다. 이 과제를 해결한 것이 세로형 필터로 슬러지를 자유낙하시킴으로써 연속 처리할 수 있는 이차원군이다.
3. 이차원군의 메커니즘

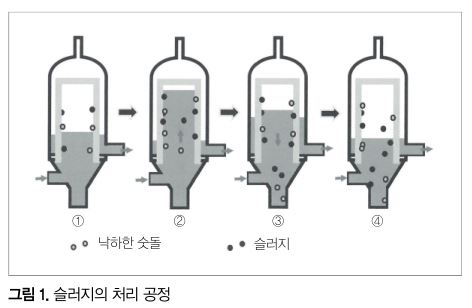

슬러지 처리를 4공정으로 나눠서 설명한다(그림 1).
① 스타트 시 : 필터에 부착되어 있는 슬러지가 적고, 내부와 외부의 수위는 동일하다.
② 슬러지의 증가 : 필터 내면의 슬러지가 증가해 내부의 수위가 올라가고, 외부의 수위는 내려간다.
③ 슬러지의 낙하 : 필터 내면의 슬러지가 자중으로 낙하해 서서히 외부 수위가 내려간다.
④ 원래의 수위 : 슬러지의 낙하가 충분해지면, 스타트 시와 거의 동일한 수위가 된다.
4. 이차원군의 설치 예
(1) 신설 타입의 설치 예

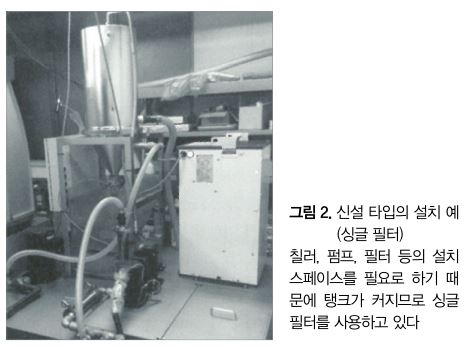

메이커 표준의 주수장치를 붙이지 않고 신설한 평면 연삭반에 이차원군을 설치할 수 있다(그림 2).
(2) 개조 타입의 설치 예

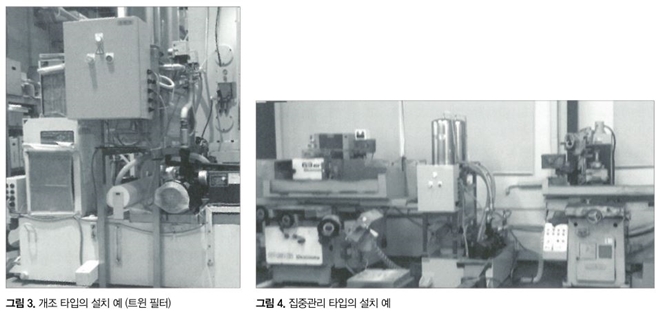

페이퍼 필터 상부에 이차원군의 유닛을 추가한다(그림 3). 설치 공사는 1일로 끝난다.
(3) 집중관리 타입의 설치 예
이차원군 1대로 최대 4대의 평면 연삭반을 처리할 수 있다(그림 4). 메이커, 기종은 상관없다. 동사의 ‘나노크러셔’는 대수만큼 설치할 수 있다. 기존의 가공 방법을 100%로 한다면 마이크로 버블 발생장치를 설치하면 생산성은 200%로 향상되고, 이차원군을 설치하면 600%로 향상된다(마이크로 버블 발생장치 없음).
5. 트윈 타입과 싱글 타입의 필터
필터 내부의 슬러지 농도가 높은 물을 배수, 마그넷 세퍼레이터에 주수하고 있는 동안은 펌프가 정지한다. 그렇기 때문에 클린조의 수위가 내려가고, 충분한 수량을 유지할 수 없게 되어 트러블의 원인이 될 수 있다.

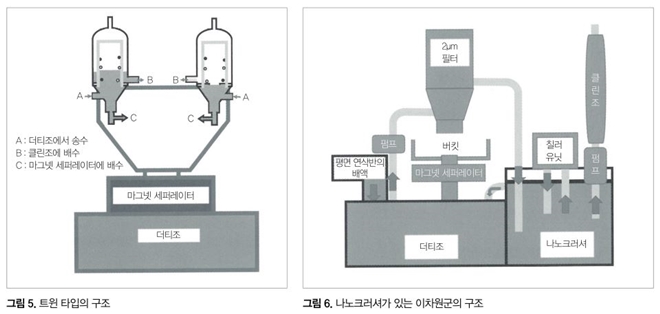

이것을 방지하기 위해 막힘이 없는 필터를 2대 교대로 배수함으로써 항상 1개의 필터는 클린조에 주수할 수 있게 되어 클린조를 최소한의 사이즈로 할 수 있다(그림 5). 그림 6에 나노크러셔가 있는 이차원군의 구조를 나타냈다.
