클래식 제어 캐비닛 애플리케이션이 현장에 설치될 경우, 통신 컴포넌트를 구비하는 사례가 갈수록 늘어가는 추세다. 이로 인해 케이블 연결의 수량은 물론 복잡성도 높아진다. 검증된 조립형 케이블 사용으로 최대 75% 시간 절약이 가능하며, 까다로운 플랜트 조건에서 설치작업을 간소화할 수 있다. 다만, 표준기기가 항상 최상의 해결책은 아니다. 때로는 맞춤형 연결 솔루션이 유일한 해결책이다.

이러한 요구사항을 충족하고자, 바이드뮬러는 IP20 및 IP6x 환경을 지원하는 고품질 플러그-앤-프로듀스 솔루션을 제공한다. 클래식 원형 커넥터가 장착된 SAI(센서 액추에이터 인터페이스) 산업용 이더넷 케이블을 비롯하여, 해당 프로그램은 고객 특화 케이블 어셈블리는 물론 PLC 시스템 케이블도 포함하고 있다. 케이블 길이, 소재 또는 반제품 조립식 케이블 등을 지정하여 ‘batch size ofone’에서 개별 주문도 가능하다.

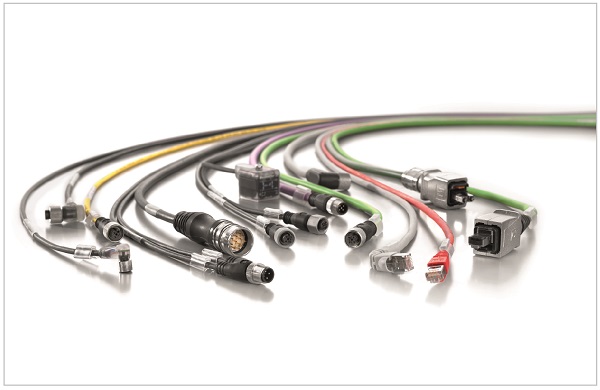

사진 1. 안정적인 신호 및 데이터 연결을 위한 사전 조립식 SAI 및 IE 케이블

제품 선택 및 주문

최신 기계설비와 플랜트의 요구사항은 갈수록 전문화되고 있다. 이를 구현하기 위해서는 표준 조합뿐만 아니라 안정적인 전력, 신호 및 데이터 전송을 보장하는 특화된 케이블 연결 솔루션도 필요하다. 바이드뮬러는 모든 케이블 연결 작업을 위한 최적의 솔루션을 제공한다. 표준 케이블에서 엔지니어링 솔루션에 이르기까지 고객의 필요를 중심으로 제안된 선택 사양 중에서 선택이 가능한 셈이다.

• 제품 선택 주문하기 : 전력, 신호 및 데이터를 전송하기 위한 표준 제품군의 조립형 플러그-앤-프로듀스 솔루션은 “batch size of one” 카탈로그에서 직접 주문 가능하다.

• 조합 구성 주문하기 : 이 포트폴리오에는 다양한 커넥터 면과 케이블 길이의 표준화된 연결선이 포함된다. 표준 부품의 특별한 조합은 온라인으로 간편하게 주문할 수 있다.

• 맞춤형 제작 주문하기 : 이것은 바이드뮬러 전문가가 조립한 맞춤형 케이블이다. 특정 배선 배열, 특수 포장 및 마킹 등의 조합도 가능하다.

• 제품 개발 주문하기 : 기계 및 플랜트 케이블 연결에 대한 실제 부가가치가 있는 솔루션. 고객은 숨겨진 잠재력을 활용하고 설치 노력을 크게 줄이는 개별 연결 솔루션의 이점을 누린다.

이러한 개별 처리 수준은 다양한 응용 분야에서 사용할 수 있다.

사전 조립식 SAI와 IE 케이블

로봇공학뿐만 아니라 기계설비와 플랜트 엔지니어링에서도 원형 및 직사각형 커넥터가 표준이다. 이들 커넥터 제품을 적용할 경우, 인간공학적으로 조직된 작업장과는 거리가 먼 열악한 플랜트 조건에서도 오류 없는 빠른 설치가 가능하다. 견고한 M12 원형 커넥터 외에, 이제 M8과 M5 버전도 출시되었다. 이들 제품 버전은 소형화 및 무게에 민감한 응용 부문에 매력적인 대안이다.

바이드뮬러는 1, 3, 5, 10m 길이의 PUR, PVC 및 LSZH로 제작된 조립식 케이블을 제공한다. 투명한 라벨링 슬리브와 다양한 색상으로 설치 시보다 일목요연한 구성을 제공한다. 케이블은 다양한 설계 유형과 코딩의 M8, M12, M16, 7/8", M23 및 RJ45 플러그인 커넥터 등과 함께 사용할 수 있다. 360° 차폐형 제작, 내진동성 및 IP65에서 IP69에 이르는 보호 기능을 통해 무고장 작동을 제공한다.

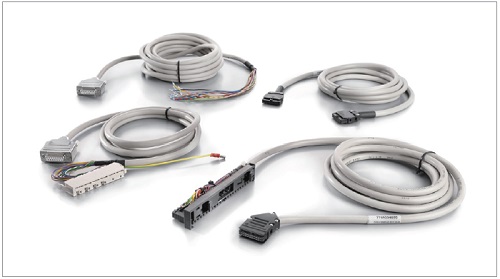

사진 2. PLC 시스템 케이블 연결. PLC를 위한 범용 케이블 연결 시스템은 접점 포인트를 감소시켜,

보다 높은 효율성과 안전성을 겸비한 패널 제작이 가능하다.

또한, 사용자는 양측이 동일하건, 플러그가 상이하건, 케이블 단부의 개폐 여부와 관계없이 고객맞춤형 제품 생산을 주문할 수 있다. 바이드뮬러는 하나의 배치 사이즈에서 수요 중심의 케이블 길이, 플러그, 마킹 또는 색상을 적용한 특화 솔루션을 제공한다. 끝으로, 고객맞춤형 케이블은 바이드뮬러 전문가에게 직접 문의하여 컴파일할 수도 있다.

제어 시스템 범용 케이블은 연결 지점을 줄이고 패널 빌딩에서 효율과 안전을 보장하므로, 공간 절약과 동시에 설치 오류도 방지한다. 바이드뮬러는 콤팩트한 소형 인터페이스 유닛을 통해 시중의 가장 대표적인 제어 시스템인 지멘스, ABB, 하니웰, 미쓰비시 등에서 제공한 설비에 연결 가능한 일체의 조립식 케이블을 제공한다. 사용 케이블은 단면이 0.25㎟인 다극성 제품이다.

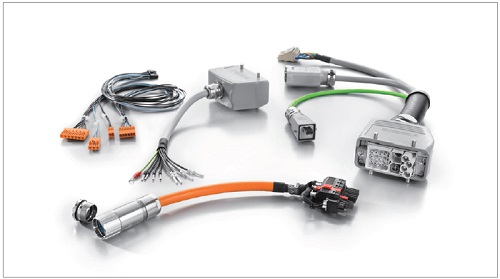

사진 3. 고객 맞춤형 케이블 어셈블리. 바이드뮬러는 IP20에서 IP6x 보호등급에 이르는

연결 솔루션을 모두 단일 공급원이 제공하는 신뢰성과 안정성을 겸비한

검증된 제품군과 함께 지속적으로 개발하고 있다.

이 제품은 또 아날로그 신호용 케이블로부터 차폐된다. 각각의 개별 케이블은 DIN 47100 규격에 정의된 색상 코드를 사용하여 식별할 수 있다. 제조업체의 기본 플러그인 커넥터는 PLC 연결에 사용된다. 인터페이스 커넥터로는 세 가지 유형의 커넥터가 사용된다. 디지털 신호용 표준 커넥터 외에도, 최대 230V의 고전압에 사용 가능한 매우 안정적인 RSV 플러그인 커넥터 또는 아날로그 신호에 사용 가능한 SUB-D 커넥터도 출시되어 있다.

고객 맞춤형 케이블 어셈블리

맞춤형 케이블의 기획, 조달 및 조립은 많은 비용을 유발하는 경우가 적지 많다. 커넥티비티 전문가들이 제공하는 지원 내용에는 다음 사항이 포함된다.

바이드뮬러는 IP20에서 IP6x 보호등급에 이르는 연결 솔루션을 모두 단일 공급원이 제공하는 신뢰성과 안정성을 겸비한 검증된 제품군과 함께 지속적으로 개발하고 있다. 심지어 한쪽 또는 양쪽이 개방된 형태를 포함, 어떠한 조합도 가능하다. 고객 입장에서 선택의 폭이 자유로운 셈이다.

표준 케이블과 맞춤형 솔루션을 막론하고 바이드뮬러의 케이블 어셈블리를 적용할 경우, ‘개별 배선 대신 플러그’ 콘셉트를 통해 사용자는 완전한 검증을 거친 제품과 함께 최대 75%의 작업 시간을 단축하는 이점을 누리게 된다.
