☆ 집안의 배선은 어떻게 되어 있나 ☆
분전반은 전기의 교통 정리이다
분전반은 흔히 가정의 부엌이나 부엌문 위쪽에 설치한다. 전력 회사의 저압 배전선을 통한 인입선으로부터의 전기는 [그림 1]과 같이 전기계량기를 통하여 분전반으로 이어져 있으며, 전압의 전기는 모두 여기에서 배급된다. 즉 집안에서 전기의 교통정리를 취급하는 것이 바로 분전반이다.

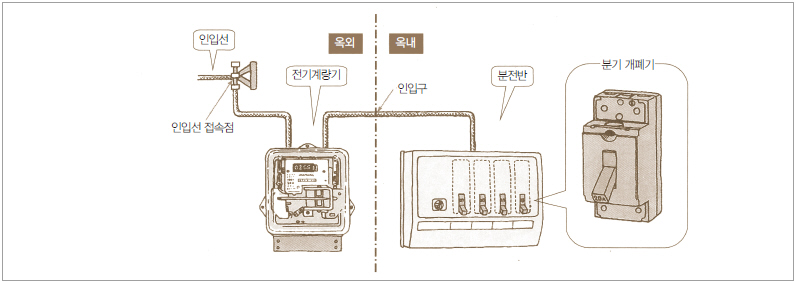

▲ 그림 1. 분전반은 집안 전기의 교통 정리이다
전기가 과다하면 열리는 분기 개폐기
분기 개폐기란 분전반 속에 장치되어 있는 안전 브레이커 등을 말하는데, 전기의 과다 사용이나 전기 기구의 고장, 단락 등 전류가 과도하게 흐를 때 스위치가 열러 전기를 차단함으로써 배선을 보호하는 역할을 한다. 안전 브레이커는 배선에 이상이 있으면 자동적으로 전기를 차단하는데, 전류가 과도하게 흐른 원인을 제거하고 스위치를 넣으면 원래대로 전기가 흐른다.
옥내 배선의 용도별 전용 회로
가정의 옥내 배선에는 [그림 2]와 같이 분전반에서 각 방으로 전등이나 콘센트 용도별로 전용 배선이 되어 있는데, 이것을 분기 회로라 한다.
따라서 분기 호로의 수만큼 분기 개폐기가 필요하다. 전기 기구를 효율적으로 쓰려면 분기회로가 최소한 3~4회로 있어야 한다.

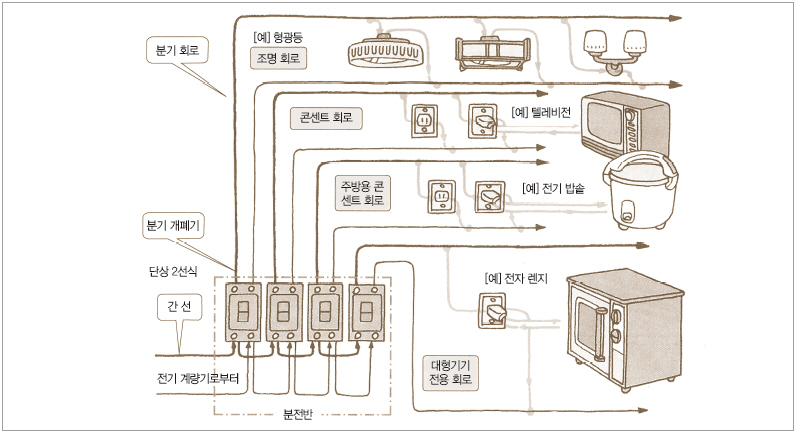

▲ 그림 2. 옥내 배선에는 용도별 전용 분기 회로가 있다
자기 몸을 태워 회로를 보호하는 퓨즈!
퓨즈는 정격 이상의 전류가 흐르면 녹아 끊어져, 회로를 차단함으로써 화재 사고를 방지하는 작용을 한다.
퓨즈가 끊어지는 이유는, 과다한 전류가 흐르면 줄(Joule)의 법칙에 의해 전류가 2제곱에 비례하는 열을 자체 내에서 발생시키기 때문이다.
※ 본 기사는 그림해설 가정전기학 입문에서 발췌한 내용입니다.
