절삭 공구 및 툴링 시스템 전문기업인 샌드빅 코로만트의 ‘인보밀링(InvoMilling)’ 소프트웨어는 범용 5축 머시닝 센터의 성능을 크게 향상시킨다.

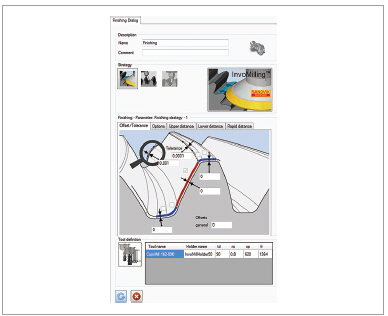

▲ 인보밀링 SW의 기어 가공 설계 실행 화면



CAD/CAM 솔루션의 최신 버전인 ‘인보밀링’은 빠르고 간편한 NC 프로그래밍에 최적화 되어 있는 제품으로, 사용자가 손쉽고 빠르게 사용할 수 있는 것이 특징이다. 이 제품은 범용 5축 머시닝센터에서 기어를 가공할 때 더 많은 가능성을 제시한다. 고객은 이 소프트웨어를 이용해 직선 베벨 기어와 헤링본 기어를 가공할 수 있다.

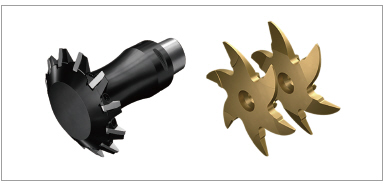

▲ 인보밀링 SW는 몇 가지 표준 정밀 공구를 사용해 다양한 기어 프로파일을

가공할 수 있도록 지원한다.

인보밀링은 품질 등급 6 이상(DIN 3962 기준)의 고품질 기어와 스플라인의 효과적이고 유연한 가공을 위해 가공 기계 동역학을 이용한다. 필요한 기어 데이터를 입력하면 직관적인 CAD/CAM 소프트웨어가 최적의 가공 전략을 정의하고 몇 가지 표준 정밀 공구를 사용해 다양한 기어 프로파일을 가공할 수 있는 CNC 프로그램을 생성한다. 이 소프트웨어는 뛰어난 그래픽은 물론 밀링 경로의 생성과 시뮬레이션을 위한 기능도 제공한다.

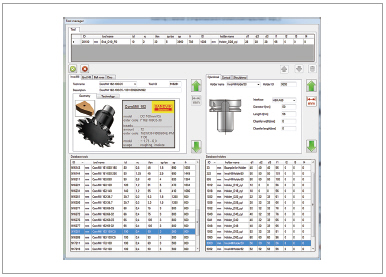

▲ 샌드빅은 다양한 공구 개선을 이루어냈다.

최신 인보밀링 버전은 헤링본, 더블 헬리컬(갭이 있는 버전과 없는 버전) 및 직선 베벨 기어를 위한 옵션뿐만 아니라 플랭크 보정이라는 새로운 기능도 제공한다. 이 기능은 플랭크 방향과 프로파일 방향의 팁 릴리프와 크라우닝뿐만 아니라 헬릭스 및 압력각 보정에도 적용된다. 또한 공구에 대한 많은 개선이 이루어졌다. 공구 라이브러리에 개선된 공구가 추가된 것도 그 중 하나다.

샌드빅 코로만트 인보밀링 CAD/CAM 제품 매니저 요헨 사파르스(Jochen Sapparth)는 “새로운 소프트웨어 기능과 공구 최적화를 통해 중소 규모의 기어 절삭을 위한 추가적인 옵션을 고객에게 제공하고 있어 더욱 유연하고 빠르고 효율적인 공정을 구축할 수 있다"고 말했다.

그는 이어 “동시에 5축 머시닝 센터를 이용해 수행할 수 있는 작업 범위도 확장하고 있다”고 덧붙였다.

<본 기사는 [머신앤툴 2018년 7월호]에 게재되었습니다.>
