키사이트코리아가 고정밀 전원 측정과 터치스크린 오실로스코프 시각화 기능을 하나의 기기로 통합한 전원 분석기인 인테그라비전 제품군에 새로운 모델을 추가했다.

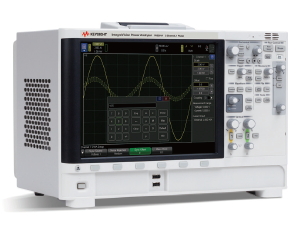

키사이트의 4채널 전원 분석기 ‘인테그라비전 PA2203A’는 3상 전력 디바이스 측정을 하는 R&D 분야의 엔지니어들이 원하는 다이내믹뷰를 보여주며, 설계 성능을 측정하고 검증할 수 있는 직관적인 제품이다.



16비트 분해능의 측정 성능

4채널 전원 분석기는 2채널 전원 분석기와 마찬가지로 고효율 파워 변환 시스템의 점진적 성능 개선 상태를 특성화하고 파악하는 데 필수적인 0.05%의 기본 정확도와 16bit 분해능의 측정 성능을 제공한다.

동일 제품군의 2채널 분석기는 단상 전원을 사용하는 일반적인 가정용 및 사무실용 기기의 설계와 테스트에 적합한 반면, 각종 상업 및 산업 환경에서 이용되는 기기에는 3상 전원이 이용되고 있다. 인테그라비전 PA2203A는 이러한 장치들을 위한 3상 전원 측정 및 분석 기능을 제공한다. 제품은 기존과 동일한 크기에 4채널이 구성되어 있으며, 전력망에 연결된 디바이스, 모터 및 고전력 제품들의 빠르고 정확한 설계와 검증을 위해 사용된다.

이 제품은 실시간으로 전압과 전류 및 전력을 2.5MHz 대역으로 포착하며 초당 5-M 샘플링 디지타이저로 과도, 인러쉬 전류 및 상태 변화를 시각화할 수 있다. 전력선의 상태 및 시간에 따라 변하는 성능을 확인하기 위한 별도의 스코프가 필요 없어짐으로써, 측정 설정은 간소화되고 구성 시간도 줄일 수 있다. 또한, 경쟁 제품보다 두 배나 넓은 인테그라비전의 12.1인치 정전식 터치스크린을 통하여 동적 상태에서의 전원 소모를 쉽게 관찰할 수도 있다.

3상 기기 분석 간소화

인테그라비전 PA2203A만이 제공하는 3상 디바이스 분석 기능은 도움말 마법사를 통해 복잡한 3상 결선을 도와주는 단계별 시각화 가이드 제공, 각 상이 연결되는 델타(삼각형) 연결 그리고 각 상과 중립점이 연결되는 와이 연결을 선택할 수 있다. 또한, 연결을 검증하고 페이즈 관계를 분석하는 페이저 다이어그램 기능도 있다. 이러한 독특한 기능들로 3상 기기의 분석을 간소화했다.

인테그라비전 PA2203A는 외부 센서 입력과 함께 네 개의 전원 채널 모두에서 2-Arms 및 50-Arms의 직접 전류 입력 단자를 제공한다. 외부 센서 입력은 최대 10V까지 전류 프로브나 트랜스듀서 입력을 지원한다. 또 넓은 레인지와, 최대 1,000Vrms(CatII)에 이르는 입력 단자 전압 격리는 엔지니어들이 다양한 테스트 시나리오를 가능케 하며, 통합형 데이터 로거 로 최대 1년간의 데이터를 캡처하여 오프라인 분석 및 아카이빙에 사용할 수 있다.
